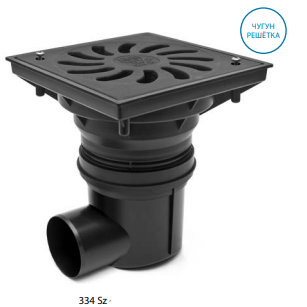

334Sz канализационный трап с боковым сливом (S)

334Sz канализационный трап с боковым сливом (S)

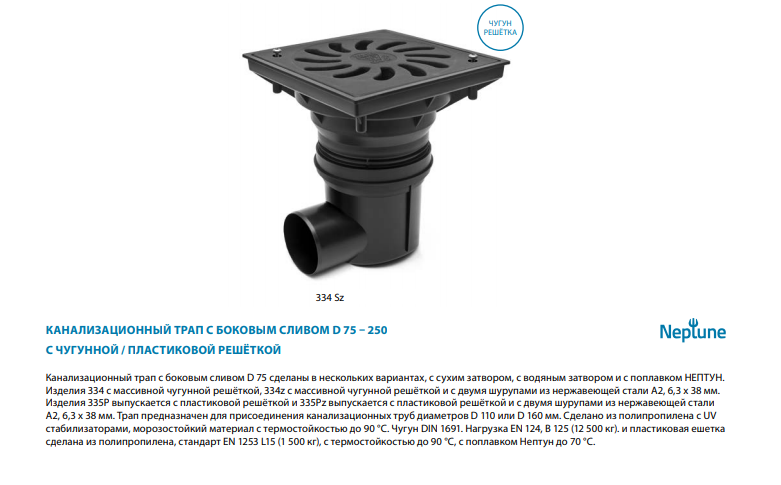

Канализационный трап MCH с боковым выпуском DN 75, чугунной решёткой и сухой противозапаховой заслонкой. Решётка фиксируется винтами, верхняя часть регулируется по высоте.

Ключевые преимущества
✔ Сухая противозапаховая заслонка.
✔ Чугунная решётка с фиксацией винтами.
✔ Боковой выпуск DN 75.
✔ Регулировка верхней части по высоте.

Основные характеристики
• Производитель: MCH / CHUDĚJ.
• Артикул: 334Sz (334 Sz).
• Тип: точечный канализационный трап.
• Выпуск: боковой, DN 75.
• Затвор: сухая противозапаховая заслонка.
• Материалы корпуса: полипропилен (PP), полистирол (PS), с УФ-стабилизацией.
• Решётка: серый чугун DIN 1691.
• Фиксация решётки: винтами.
• Размер верхней части по чертежу: 245 × 245 мм.
• Регулировка верхней части по чертежу: 125 - 140 мм.
• Высота нижней части по чертежу: 140 мм.
• Пропускная способность исполнений серии с сухой заслонкой: 172 - 185 л/мин.
• Класс нагрузки чугунной решётки: B125, 12 500 кг.
• Температурная стойкость: до 90 °C.
• Масса по каталогу: 6,84 кг.

Особенности
Модификация Sz объединяет сухую заслонку и винтовую фиксацию решётки. Диапазон расхода указан для серии с сухой заслонкой. Допустимая нагрузка при эксплуатации зависит также от правильного монтажа и опирания решётки.

Комплектация
• Корпус трапа с боковым выпуском.
• Регулируемая верхняя часть с чугунной решёткой.
• Фиксирующие винты решётки.
• Сухая противозапаховая заслонка.
